床身回转直径

mm

630

800

滑板上回转直径

mm

420

500

加工长度

mm

1000/1500/2000/3000

1000/1500/2000/3000

床身宽度

mm

550

600

主轴传动形式

三档或四档机械变速

三档或四档机械变速

主轴转速范围

r/min

18-850

18-850

主轴端部结构

C11

C11

主轴孔前端锥度

公制140 1:20

公制140 1:20

主轴孔直径

mm

105

105/130

主电机功率

11

15KW

X行程

mm

630

800

快速移动进给

mm/min

 X:4000   Z:5000

X:4000   Z:5000

定位精度

mm

X:0.01   Z:0.01

X:0.01   Z:0.01

重复定位精度

mm

X:0.005   Z:0.005

X:0.005   Z:0.005

工件加工精度

 IT6-IT7

IT6-IT7

工件表面粗糙度

Ral.6

Ral.6

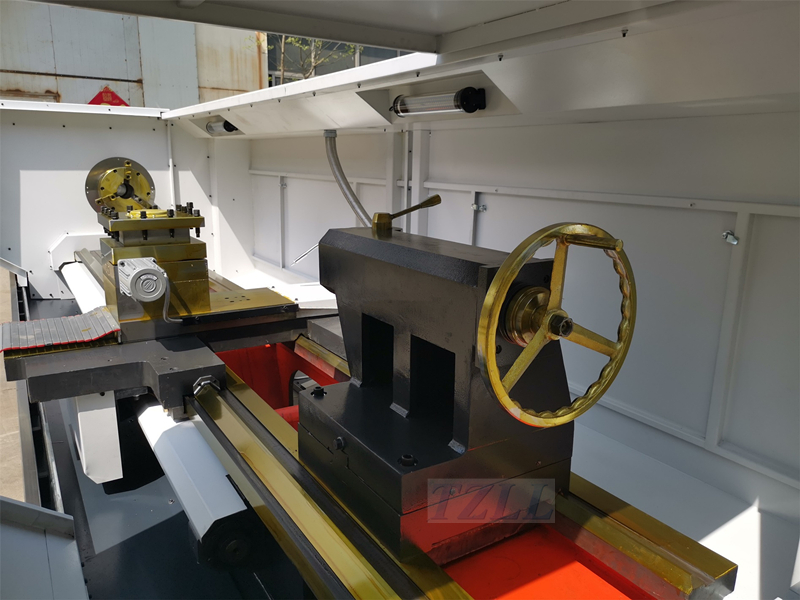

尾座套筒直径

mm

 100

100

尾座套筒行程

mm

 250

250

尾座套筒锥孔锥度

MT6

MT6

标准配置

电动立式四工位刀架

电动立式四工位刀架

特殊选择配置

卧式六工位电动刀架

卧式六工位电动刀架

刀杆截面

mm

 32*32

32*32

长*宽*高

m

4.1/4.6/5.4/5.9*1.9*1.8

4.2/4.7/5.5/6*1.9*1.8
